cad抛面线画法如下：
1、输入命令。
2、在工具栏上单击BHATCH命令图标，弹出“同边界图案填充”对话框。
3、选择剖面线类型。
4、在图案类型区，先在下拉列表中选择“预定义”，再单击“图案”下拉列表后面的按钮，在弹出的获干加社“填充图案调色板”对话框中选择“ANSI31”剖面线，然后单击“确定”按钮返回到“边界图案填充”对话框。
5、设置剖面线缩放比例和角度。
6、在“边界图案填充”对话框中设“比例”为“15”，角度为“0”。
7、设置剖面线边界。

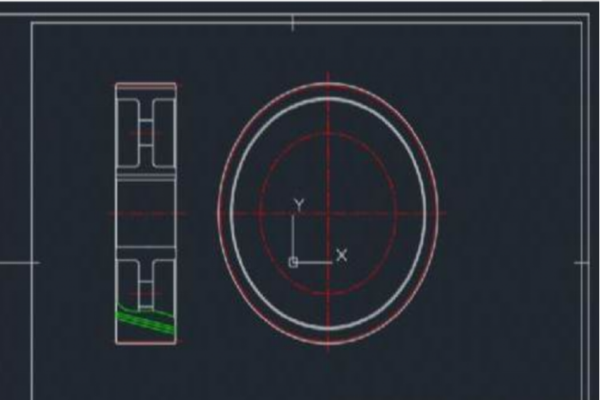

8、单击“拾取点”按钮，班似返回图纸，在图7.11所示“1”、“2”两区域内各点取谓次雨古两蒸术绝一点，点选后剖面线边界呈虚像显示，然后按回车键或使用右键菜单返回“边界图案填充”对话框。预览设置效果。
9、单击“预览”按钮，返回图纸，显示绘制剖面线结果。预览后按回车键或使用右键菜单返回“边界春货做振稳星友挥已蒸图案填充”对话框。如剖面线间距值不合适，可修改“比例”值，如边界参数不合适，可单击“高级”标签进行修改，修改后再预览，直至满意。
10、绘出剖面线。预览结果满意后，单击“确定”按钮将结束该命令，绘出剖面线。
cad：
CAD是一种专业的制图软件，我们在日常生活中经常可以听到关于CAD、CAD出图等词语，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件，目前已经被广泛应用于各种领域。
CAD，Computer Aided Design的缩写，意思为计算机辅助设计。目前国内专业的CAD软件是中望套坚式阶根CAD，它是一款国产CAD软件，在操作习惯和语言上都非常符合国人的使用习惯，所以它被广泛应用。 |
|
